Relevante modeluitvoer XBeach-BOI

Bij het uitvoeren van berekeningen met XBeach kan voor bijna alle fysische parameters in het model uitvoer worden weggeschreven. Voor een duinafslaganalyse is in praktijk echter vooral de berekende bodemhoogte(verandering) van belang, aangevuld met gegevens over de berekende waterstanden en golfcondities.

De minimaal benodigde uitvoer voor een (eenvoudige) duinafslaganalyse is de profielligging vóór en ná de gesimuleerde stormperiode: het initiële profiel en het afslagprofiel.

Bij het uitvoeren van een volledige faalkansanalyse of een wettelijke beoordeling wordt in veel gevallen gebruik gemaakt van de volgende indicatoren, die kunnen worden bepaald op basis van de standaardmodeluitvoer (zie Figuur 1):

  • Het afslagpunt (xafslag).
  • Het ‘natte punt’ (xnat,znat) zijnde het maatgevend golfoplooppunt door lange golven.
  • Het afslagvolume (A).

Voor meer informatie over het gebruik van de modeluitvoer van XBeach-BOI ten behoeve van een faalkansanalyse, beoordeling of ontwerp, zie [Coumou, et al., 2023] en [Steetzel, et al., 2023].

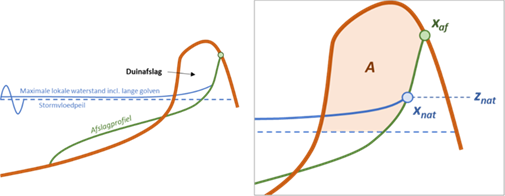

Schematische weergave van een duindoorsnede met zowel het stormvloedpeil als de maximale lokale waterstand inclusief lange golven. Hiernaast is een uitvergrote weergave met het duin met daarin verschillende parameters. Parameters zijn gegeven in het bovenschrift bij de figuur.
Figuur 1 Schematische weergave van enkele relevante uitvoerparameters van het XBeach-BOI- model: het afslagprofiel (groen), het afslagvolume (A), het afslagpunt (xaf) en het maatgevende oploopunt (xnat, znat).

Literatuur

Coumou, L., R. van Santen, H. Steetzel en R. McCall. Handleiding Overstromingskansanalyse Zandige waterkeringen. Rijkswaterstaat, juli 2023.

Steetzel, H., R. van Santen, L. Coumou, R. McCall, R. de Goede, et al. Achtergrond sterktemodel duinafslaginstrumentarium ; Definitieve versie 2.1 ; Achtergrondrapport basisinstrumentarium BOI. Rijkswaterstaat, januari 2023.
