Voorbeeld van een toepassing van het rekenmodel AGK

De sterkte van de bekleding wordt bepaald met veldmetingen en laboratoriumonderzoek. De methode is uitgebreid beschreven in het artikel Model AGK - Bezwijken van de asfaltbekleding ten gevolge van golfklappen.

Verondersteld wordt dat de asfaltbekleding op deze dijkstrekking nooit eerder is getoetst.

Ook voor de gedetailleerde methode is het noodzakelijk basisinformatie te verzamelen. Als dit in de eerste fase van de toetsing nog niet is uitgevoerd, is het van belang om deze informatie alsnog te verzamelen.

Vervolgens wordt een meetplan opgesteld waarin beschreven is welke metingen uitgevoerd moeten worden, wat de locatie is waar gemeten moet worden, en wat de contactgegevens zijn van de beheerder en degene die de meting uitvoert. De metingen die worden uitgevoerd zijn valgewicht-deflectiemetingen en radarmetingen.

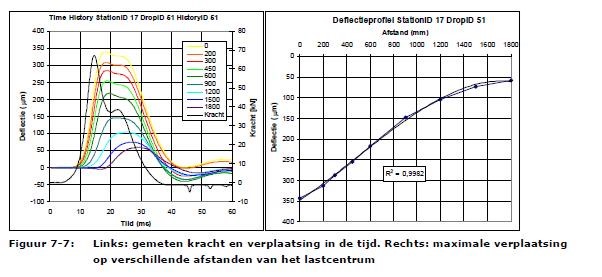

Het doel van het uitvoeren van valgewicht-deflectiemetingen is het bepalen van de stijfheid van de bekleding en de ondergrond onder belasting van een gewicht. Door de verplaatsing van het asfalt onder de belasting te meten kan de stijfheid van de asfaltlaag en de ondergrond worden bepaald. De meting wordt uitgevoerd over een meetraai met een afstand van 25 meter tussen de meetpunten. Een voorbeeld van gemeten verplaatsingen op verschillende afstanden van het lastcentrum en de gemeten kracht is gegeven in Figuur 1.

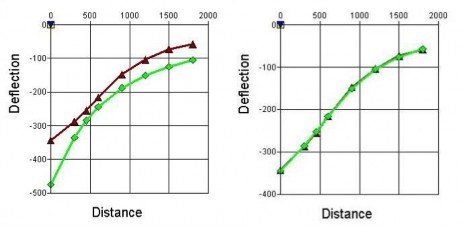

Het deflectieprofiel uit Figuur 1 wordt benaderd met een theoretisch deflectieprofiel waar de stijfheden van bekend zijn. Dit gebeurt middels een iteratief proces dat is uitgebeeld in Figuur 2.
